在划线铸铁平台上划线时如何操作

    在划线铸铁平台上给毛坯或半废品上划出加工图形或加工边境的操作称为划线。其作用是：作为加工的依据；查看毛坯外形、尺度，剔除不合格毛坯，合理分配工件的加工余量。

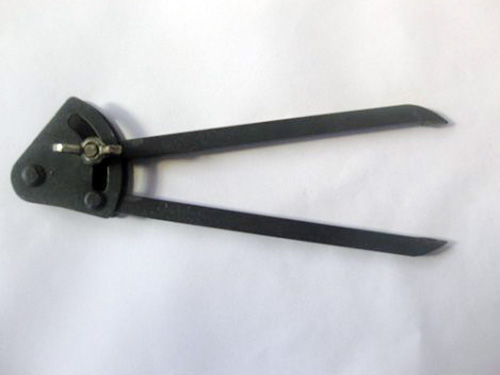

    在划线铸铁平台上的划线东西和划线方法用划针划线的方法常用的划线东西常有的划线东西有划针、划规、划卡、划针盘、方箱、平板、样冲等。

    划线基准的选择在划线铸铁平板上划线时，应以工件上某一条线或某一个面作为依据来划出其他的尺度线，这样的线（或面）称为划线基准。划线基准应尽量与规划基准共同，毛坯的基准普通选其轴线或装置平面作基准。依据图纸的支承座应以规划基准B面和A线（对称线）为划线基准，就能依照图上的尺度画出全部尺度边境。

    划线步骤划线分平面划线和平面划线。平面划线是在工件的一个表面上划线，方法与机械制图类似。平面划线是在工件的几个表面上划线，如在长、宽、高方向或其他倾斜方向上划线。工件的平面划线通常在划线平台上停止，划线时，工件多用千斤顶来支承，有的工件也可用方箱、V形块等支承。

    划线前的准备工作毛坯在划线前要停止整理（将毛坯表面的脏物_洁净，_毛刺），划线表面需涂上一层薄而平均的涂料，毛坯面用大白浆或粉笔；已加工面用紫色涂料（龙胆紫加虫胶和酒精）或绿色涂料（孔雀绿加虫胶和酒精）。有孔的工件，还要用铅块或木块堵孔，以便肯定孔的中心。平面划线操作。所示为轴承座的平面划线操作方法，它属于毛坯划线。
